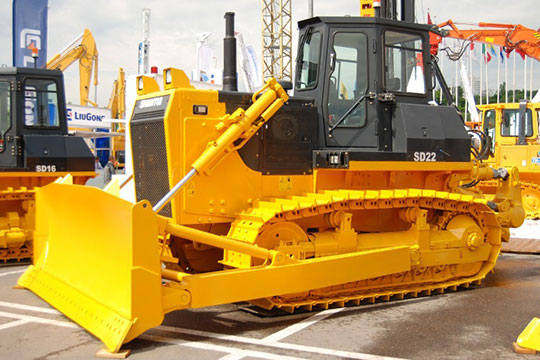

Бульдозер Shantui SD22: технические характеристики и преимущества

Технические характеристики

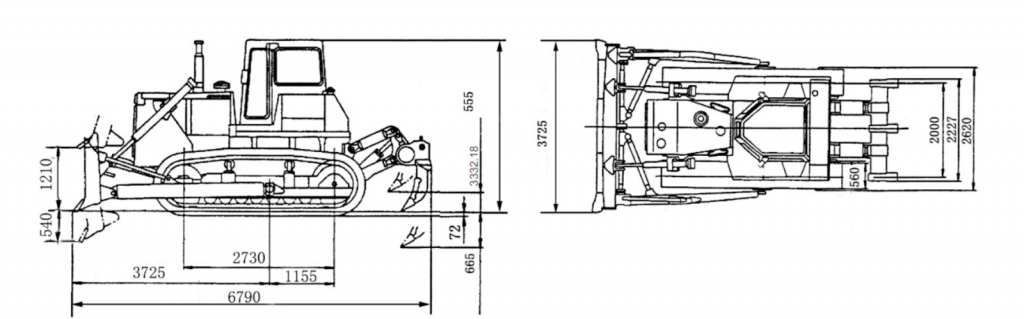

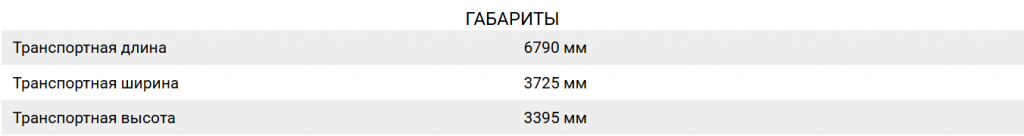

Один из ведущих бульдозеров китайского производства Shantui SD22 по габаритам не выделяется среди машин своего класса.

Имея вес более 23 тонн, этот бульдозер оказывает удельное давление на грунт в 0,077 MПа и может эксплуатироваться на уклонах до 33 градусов.

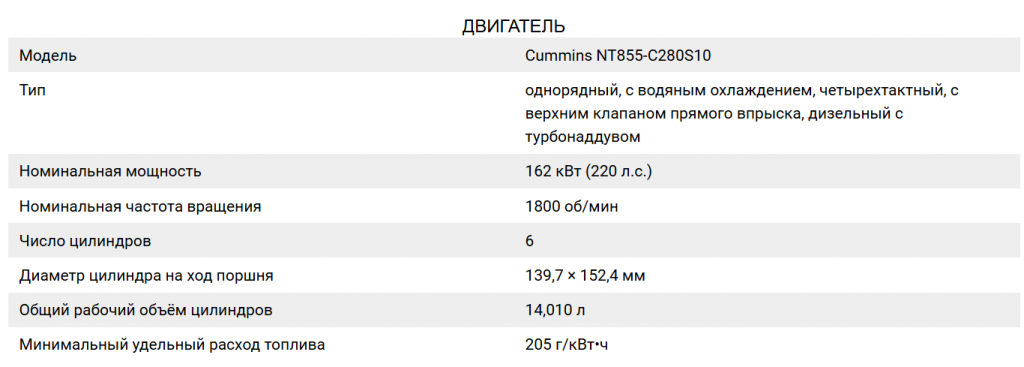

Shantui SD22 оснащен мощным в 162 кВт шестицилиндровым турбодизельным двигателем Cummins, созданным на основе двигателей Caterpillar и Komatsu. Что не только гарантирует ему надежность и долгий срок эксплуатации, но и позволяет выполнять работы с высокой производительностью.

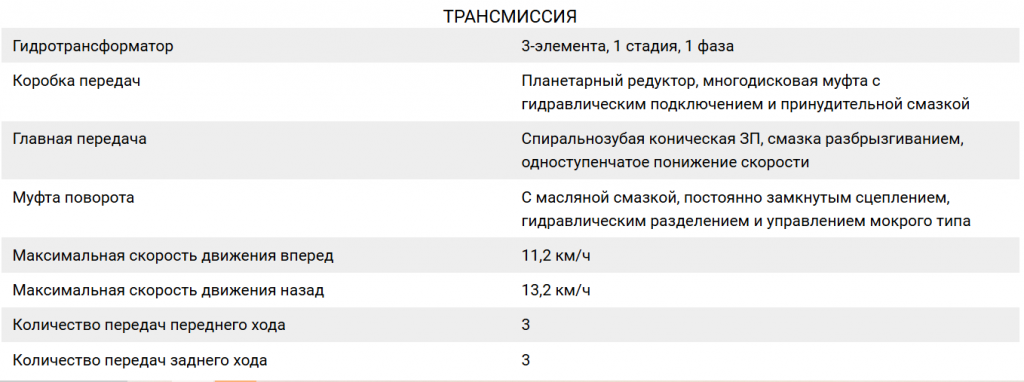

На бульдозер установлена гидравлическая коробка переключения передач планетарного типа с функцией принудительной смазки. КПП позволяет выбирать по 3 скорости для движения в прямом и обратном направлениях.

Маневрирование совершается отключением привода одной из гусениц. Для этого в конструкции трансмиссии предусмотрены 2 многодисковые муфты с постоянно замкнутым сцеплением, расположенные в масляной ванне.

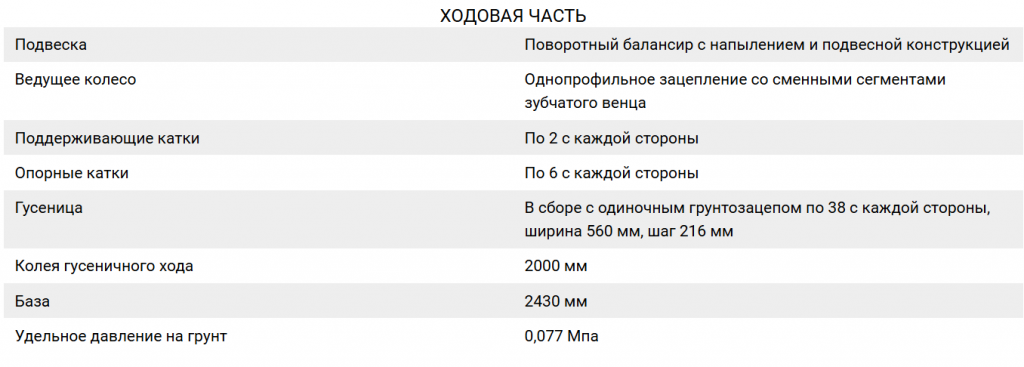

Ходовая часть представлена подвеской балансирного типа, которая хорошо гасит динамические колебания и толчки при наезде на препятствия. Гусеницы опираются на 8 катков с каждой стороны: 2 поддерживают холостую ветвь гусеницы, остальные 6 — опорные и удерживают вес самого бульдозера.

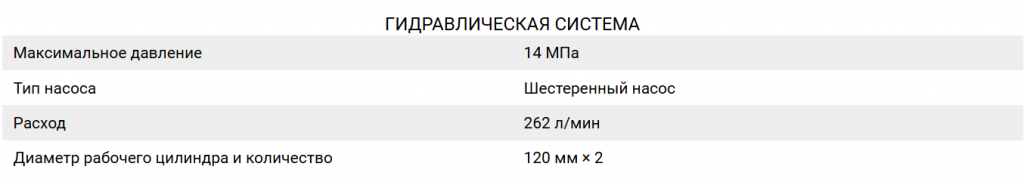

Гидравлическая система бульдозера Shantui SD22 состоит из гидросистемы рабочего оборудования, коробки передач, гидросистемы рулевого управления. Она оснащена шестереночным насосом, золотниковым гидрораспределителем, двумя гидроцилиндрами подъема двойного действия и одним гидроцилиндром опрокидывания и одним рыхлителя.

Еще одной особенностью бульдозера Shantui SD22 является рабочее место оператора. Кабина имеет форму шестигранной призмы, что обеспечивает максимальный обзор. Она оборудована кондиционером, комфортным сиденьем, которое можно регулировать в зависимости от параметров оператора, а также системами шумопоглощения и защиты от вибраций. Простота управления достигается за счет джойстика и наличия бортового компьютера с функцией диагностики и оповещения о неполадках. Кроме того, кабина имеет систему защиты от опрокидывания (ROPS) и падающих предметов (FOPS).

Для работы в различных отраслях промышленности и народного хозяйства для послойного копания грунта, его перемещения или рыхления на бульдозер Shantui SD22 устанавливают рабочее оборудование — отвалы и рыхлители.

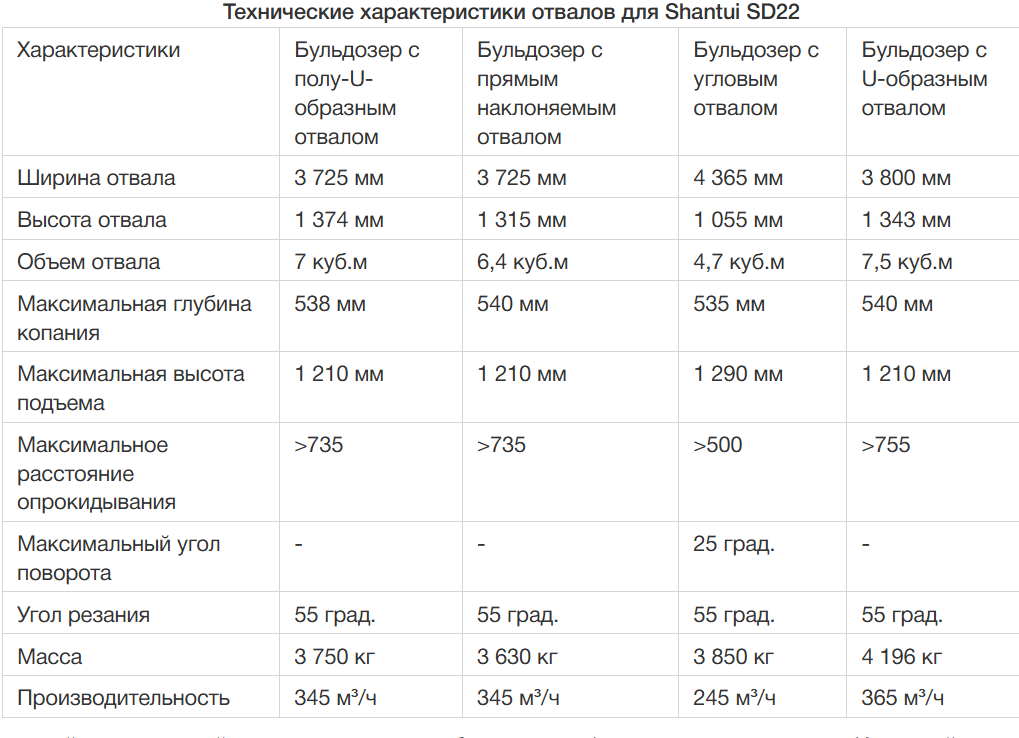

Самый универсальный рабочий инструмент бульдозера — это прямой отвал. Он  подходит для всех видов землеройных работ на грунтах любой категории.

U-образный или неповоротный сферический отвал используется  для перемещения большого объема песка, шлака, щебня с минимальными просыпаниями.

Полусферическим отвалом оснащается бульдозер для перемещения грунта при создании насыпей, для работы на полигонах и при уборке бытовых отходов, при толкании крупных камней в карьере.

Угловой отвал используют при строительстве дорог. Он срезает грунт, перемещает его вперёд и в сторону.

Рыхлители для бульдозера Shantui SD22 бывают 2 видов — однозубый и трехзубый.

Однозубый рыхлитель устанавливается сзади машины и предназначен для предварительного рыхления тяжелых, каменистых и мерзлых грунтов. После чего взрыхленная почва собирается отвалом. Параметры однозубого орудия:
- вес (с гидроцилиндром) — 2,450 т;
- заглубление — 695 мм;
- подъем — 515 мм.

Трехзубый рыхлитель имеет форму параллелограмма и устанавливается на бульдозер для увеличения производительности. Его характеристики:
- вес (с гидроцилиндром) — 2,770 т;
- заглубление — 666 мм;
- подъем — 555 мм.

Модификации Shantui SD22

Shantui SD22C — модификация с фронтальным отвалом, предназначена для работы на угольных месторождениях. Оборудуется отвалом 4,2х1,35 м призмой объёмом 9 м³ .

Shantui SD22R — вариация для работы на мусорных полигонах. Оснащается отвалом больших размеров.

Shantui SD22S — спецмодель для работ в заболоченных местностях с широкими гусеницами и меньшим давлением на грунт.

Shantui SD22E — вариация для работ на грунтах с малой несущей способностью и на торфяниках. Машина имеет увеличенную площадь соприкосновения гусениц с поверхностью.

Shantui SD22D — модель, адаптированная к работе в пустынях и тропиках в условиях жаркого климата. Главная особенность — модернизированный кондиционер большой мощности.

Shantui SD22F — модификация для работы в лесных хозяйствах. Оснащена каркасом с сеткой для защиты машины и оператора. Рабочее оборудование — лебёдка и фронтальный отвал-корчеватель.

Преимущества и недостатки Shantui SD22

Бульдозеры Shantui SD22 не зря стали флагманами в среднем классе. Хорошие рекомендации и стабильный спрос обусловлен их преимуществами перед конкурентами:

1. высокая мощность и производительность при работе в тяжелых условиях даже при высоких и низких температурах;

2. универсальность — применение машин для выполнения задач в различных отраслях промышленности, сельского и дорожного хозяйства;

3. повышенная проходимость благодаря различной конфигурации гусениц;

4. устойчивость при работе на крутых склонах благодаря 2 несущим и 6 опорным каткам с каждой стороны;

5. точности и плавности в управлении благодаря продуманной системе управления и мощной гидравлической системе;

6. эргономичная кабина с отличной обзорностью и системой защиты от пыли, шума и внешних динамических воздействий;

7. блочная конструкция, упрощающая техническое обслуживание.

Недостатков у бульдозеров Shantui SD22 не так много. Операторы этих машин отмечают:

1. плохое качество стали ходовой части и ножей отвала;

2. проблемы с бортредуктором;

3. проблемы с насосом.

Выводы

Бульдозеры Shantui SD22 — передовая техника для землеройных работ широкого профиля от ведущего китайского производителя строительной техники компании SHANTUI (Shantui Construction Machinery Co., Ltd.).

По своей надежности, производительности, легкости в управлении и обслуживании, а также в соотношении цена-качество бульдозеры Shantui SD22 превосходят зарубежные и отечественные аналоги, такие как: Zoomlion ZD 220-3, Caterpillar D7, Shehwa SD7, Komatsu D85A-8, «ЧТЗ Б12», «Промтрактор Т15».
